半导体光刻胶，又称光致抗蚀剂，是一种通过紫外光、电子束、离子束、X射线等照射或辐射后，其溶解度发生变化的耐蚀刻薄膜材料。作为光刻工艺的核心耗材，光刻胶在半导体制造中扮演着将掩模版上的电路图形精准复制到晶圆表面的关键角色。其性能直接影响芯片的分辨率、良率和制造成本，是半导体产业链中技术壁垒最高的环节之一。

根据中国科学院微电子研究所集成电路先导工艺研发中心的信息，一般情况下，一个芯片在制造过程中需要进行10~50道光刻过程，光刻工艺约占整个芯片制造成本的35%，耗时占整个芯片工艺的40%-60%，是半导体制造中最核心的工艺。光刻技术随着IC集成度的提升而不断发展。为了满足集成电路对密度和集成度水平的更高要求，半导体用光刻胶通过不断缩短曝光波长以提高极限分辨率，世界芯片工艺水平目前已跨入微纳米级别，光刻胶的波长由紫外宽谱逐步至g线（436nm）、i线（365nm）、KrF（248nm）、ArF（193nm）、F2（157nm），以及最先进的EUV(<13.5nm)线水平。

根据中金企信最新市场调研数据显示，2024年全球三大领域用光刻胶总体市场规模达到64.28亿美元（不包括OLED用PSPI），同比增长10.18%。从具体市场结构看，半导体光刻胶占比在60%左右，为最大品类。2024年中国光刻胶市场规模达167.61亿元，同比增长9.14%。其中集成电路、新型显示（含TFT-LCD、OLED、Mini/MicroLED等）、PCB三大领域规模分别为65.10亿元、65.12亿元和37.39亿元，2025年市场规模增至178.99亿元，其中集成电路68.02亿元（同比+4.49%）、新型显示67.13亿元（同比+3.09%）、PCB43.84亿元（同比+17.25%）。2024年中国OLED用光刻胶市场规模为1.62亿元，2025年增长至1.95亿元。人工智能、高性能计算等领域快速发展，对算力芯片的需求大幅增加，此外中国大陆晶圆产能持续扩张，带动了半导体光刻胶市场需求。

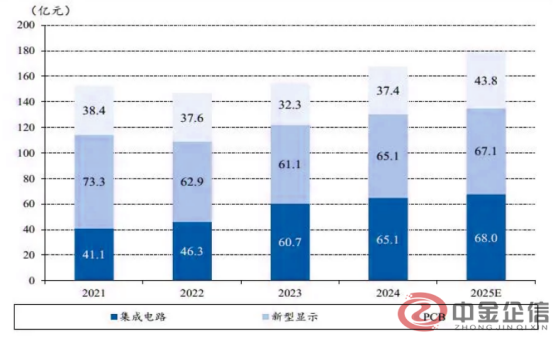

2021-2025年中国大陆半导体光刻胶市场规模

数据整理：中金企信国际咨询

光刻胶产业链上游为树脂、单体、感光剂、溶剂等光刻胶原材料，中游是基于配方的光刻胶生产合成，下游为印刷电路板、液晶显示屏和IC芯片，广泛应用于消费电子、家用电器、汽车电子等行业。根据应用领域，光刻胶可分为PCB光刻胶、显示面板（包含LCD和OLED）光刻胶和集成电路光刻胶（可进一步细分为晶圆制造和先进封装），其技术壁垒依次提升。

国内半导体光刻胶呈梯队化竞争，日美企业垄断高端市场，本土企业分层突围。南大光电领跑ArF光刻胶量产，彤程新材主导KrF市场，晶瑞电材、上海新阳等覆盖全品类并推进高端验证，鼎龙、华懋科技等聚焦垂直整合与细分突破。行业呈现成熟制程替代加速、先进制程攻坚突破态势，在政策与资本加持下，国产自给率稳步提升，竞争格局向技术自主、供应链安全方向演进。
